MAST スイック(鍛造+ソルトバス+超サブゼロ)

超精密加工用ハードンプレート。
鍛造・ソルトバス・超サブゼロ材を使用。
  • 標準在庫品
  • 鍛造+ソルトバス+超サブゼロ
取り扱い製品コード

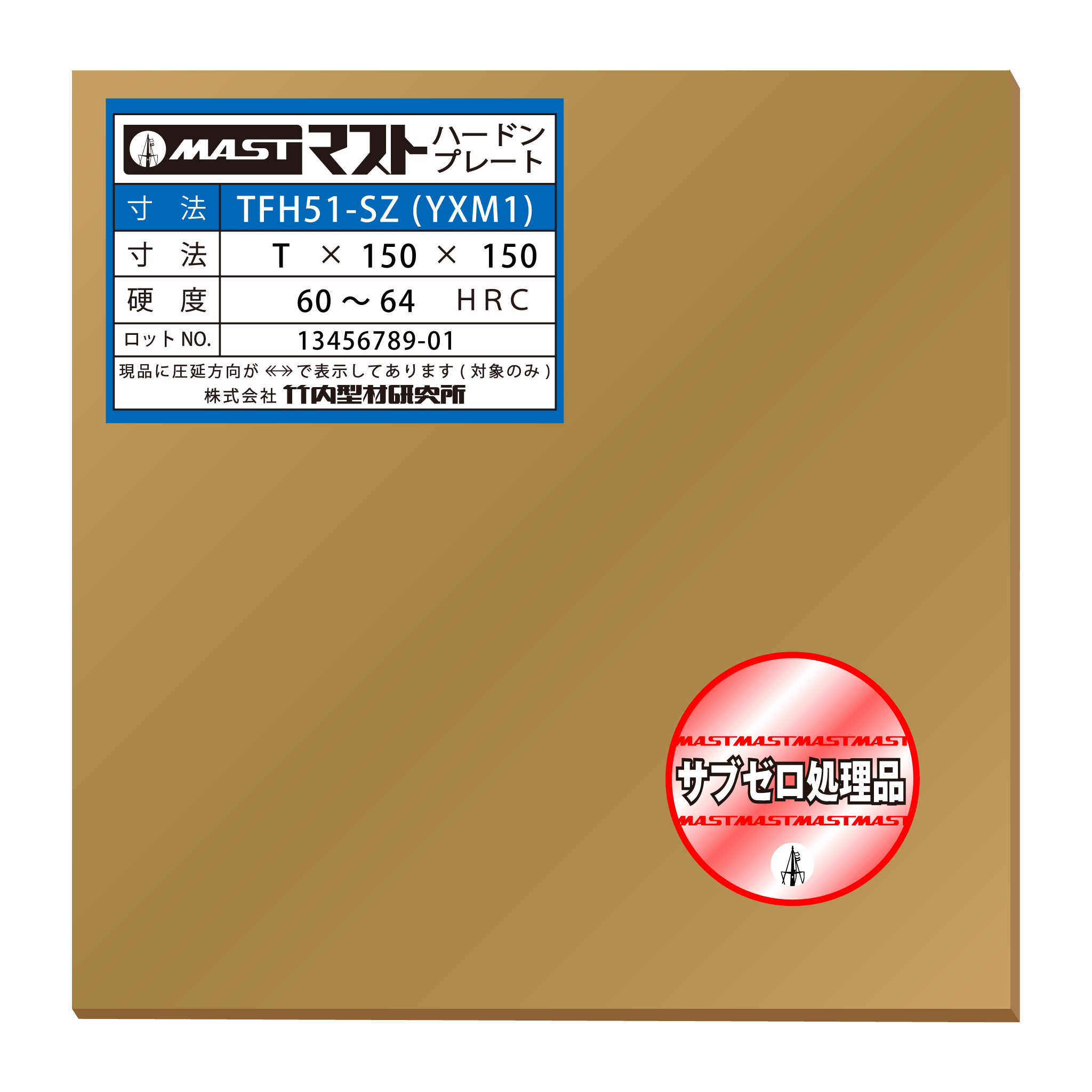

  • TFH51-S
  • TFP10-S
  • TFP40-S
T厚公差 A.B公差 Tの平面度
T公差
上記参照
A.B+1.0
0
12〜13
0.03/150mm max
14〜60
0.02/150mm max
  • 価格表のアスタリスクのついているT厚公差は、+0.5〜+0.6となります。
TFH51-S,TFP10-S,TFP40-S・・・超サブゼロ処理済み
当3鋼種のハイス系につきましては、鍛造・ソルトバス・超サブゼロ材を使用しております。

鋳造イメージ
鋳造イメージ
  • 圧延材ではありません。
  • ハイス・粉末ハイス系のスイック品は、鍛造素材を使用しております。
  • モールドパーツ加工時を想定して、T=40厚以上のものは、T公差を厚めにしております。
    (価格表をご参照ください)
  • 側面の研磨加工は、廃止とさせていただきます。
価格表
(単価/円・税抜)
製品コードTFH51-STFP10-STFP40-S
ラベルカラーブルーピンクレッド
日立金属YXM1HAP10HAP40
JISSKH51粉末ハイスSKH51
硬さHRC60〜6461〜6563〜67
オプション超サブゼロ超サブゼロ超サブゼロ
T
寸法
1233,70052,00058,800
1335,20054,00061,400
1538,50059,00066,800
1640,00061,00069,500
2045,80069,00079,900
2553,30080,00093,000
3062,00091,200108,300
3567,90098,700116,800
4077,200✳︎113,000✳︎134,500✳︎
4585,300✳︎124,800✳︎148,300✳︎
5091,200✳︎136,500✳︎162,000✳︎
60109,500✳︎160,000✳︎190,000✳︎
追加工

各種追加工も承ります。料金など詳細につきましては、以下のページをご参照ください。
